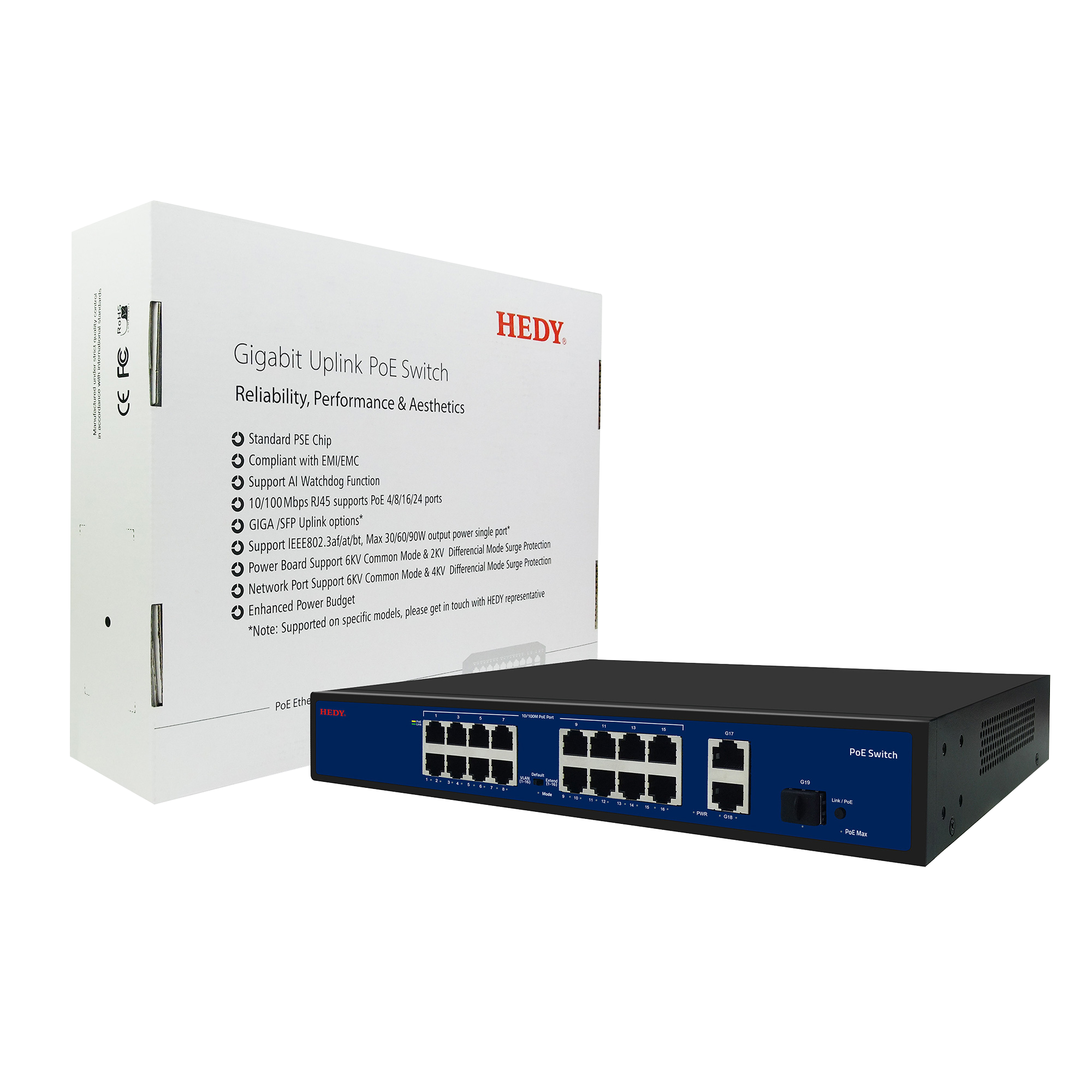

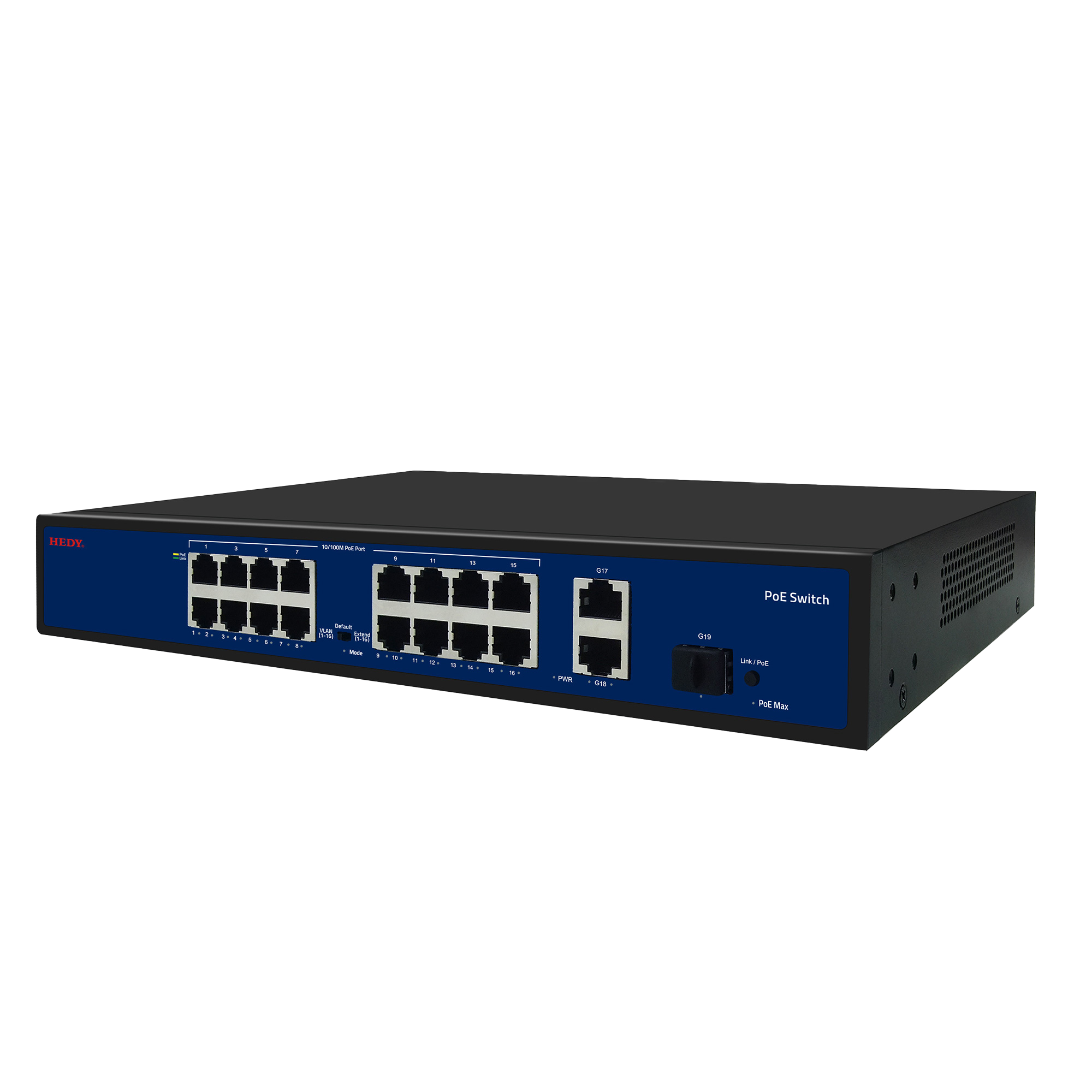

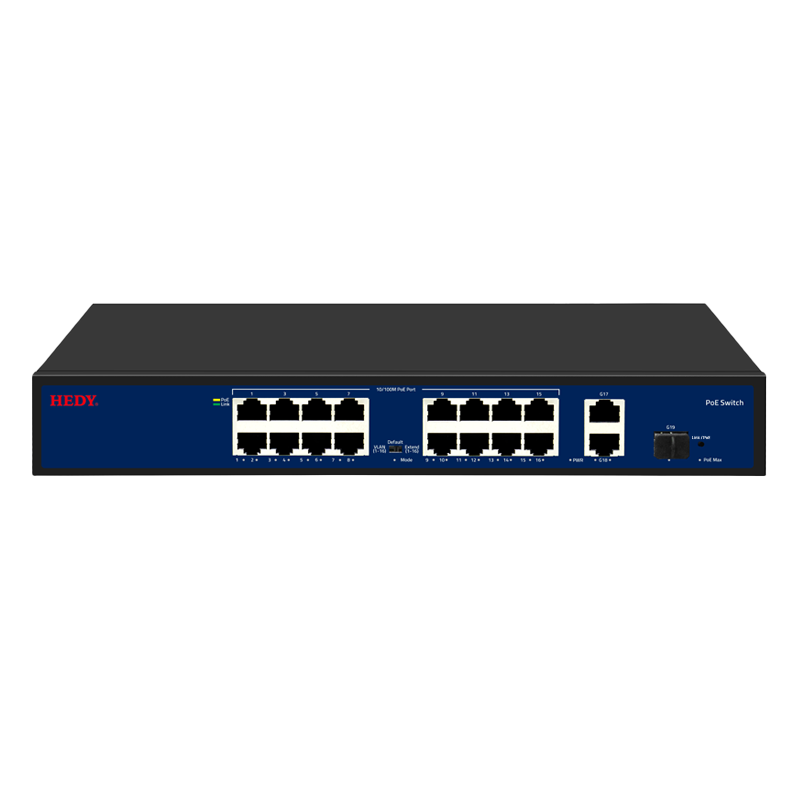

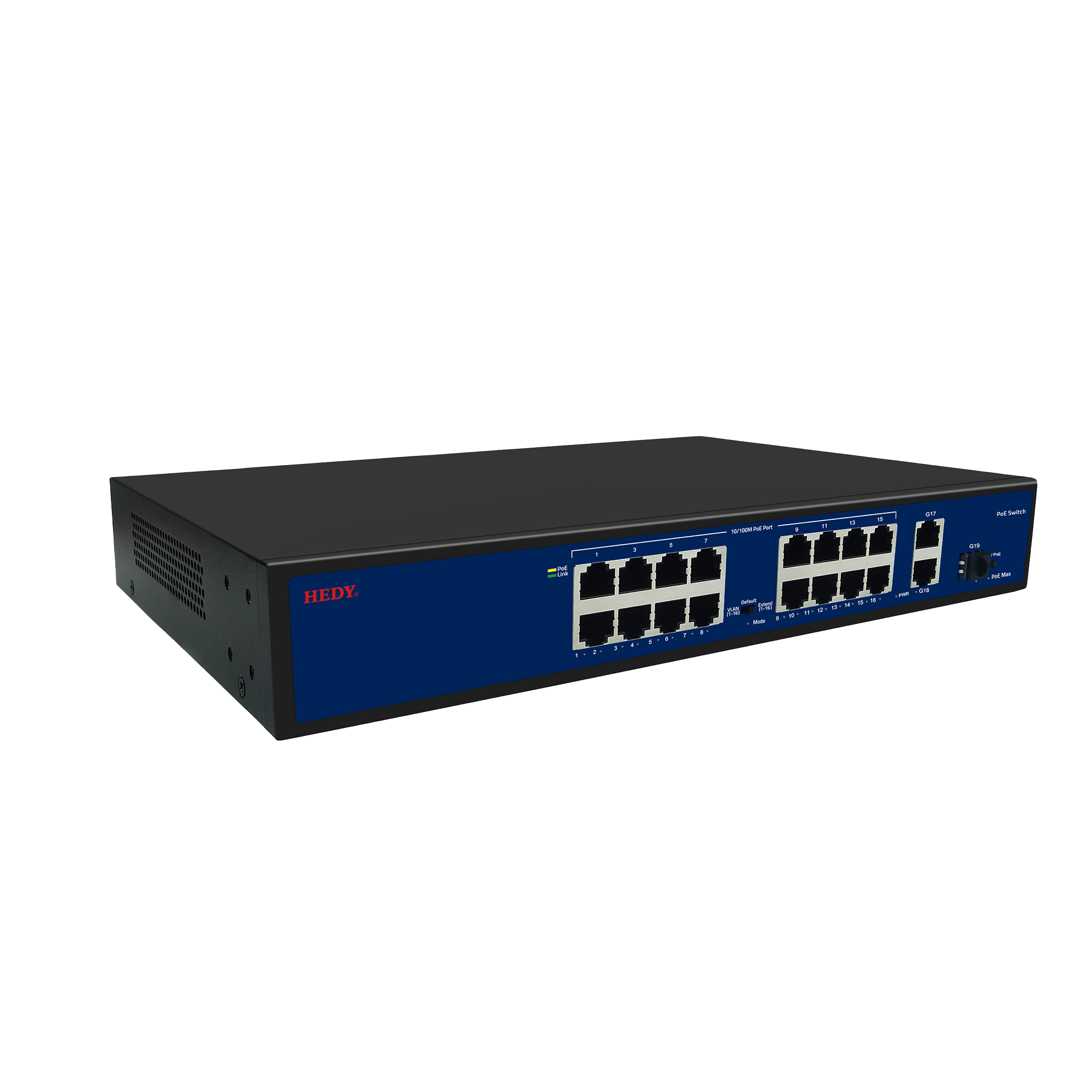

19口千兆上联PoE交换机
HD-U690-16H2G1F-200
● 16 个10/100兆 PoE 端口 + 2 口千兆电口 + 1 个 SFP 光口
● 电源：100-240V AC 50/60Hz
● 标准 PSE 供电芯片
● AI 智能 + 看门狗防护功能
● 网口支持 6KV 共模、6KV 差模浪涌保护
● 电源板支持 6KV 共模、2KV 差模浪涌保护
为什么你会想要它
IEEE 802.3af/at 以太网供电标准（PoE 标准）
符合 IEEE802.3af（PoE）和 IEEE802.3at（PoE+）标准，并满足 IEEE 802.3、802.3u、802.3x、802.3ab 和 802.3z 标准，确保性能可靠。
符合 Class A EMI/EMC 标准
符合 Class A 工业标准的 EMI/EMC，具备强抗电磁干扰能力。
6KV 浪涌保护
RJ45 端口：6KV 共模 & 6KV 差模浪涌保护；电源板：6KV 共模 & 2KV 差模浪涌保护。
标准 PSE 芯片
标准 PSE 芯片，智能功率匹配，兼容所有 af/at 设备——安全可靠。
三种模式 + 看门狗功能
Normal（标准模式，100米传输）； VLAN（端口隔离，防止广播风暴）； Extend（10Mbps，最长 250 米）； Watchdog（自动重启故障设备，降低维护成本）。
PoE 最大功率指示灯
灯灭：PoE 功率使用率 ＜90%； 灯闪：90% ≤ PoE 功率使用率 ≤ 95%； 灯常亮：PoE 功率使用率 ＞95%。
16 个 100Mbps PoE 端口 + 2 个千兆上行端口 + 1 个千兆 SFP 光口
配备 16 个 100Mbps PoE 端口（每端口 30W，总功率 200W），以及 2 个千兆 RJ45 上行端口 + 1 个千兆 SFP 光口。提供 9.2Gbps 交换容量 和 6.844Mpps 数据包转发速率。采用 标准 PSE 芯片，符合 Class A EMI/EMC 标准，并具备 6KV 双重浪涌保护。支持 三种工作模式（标准 / VLAN / 延长）+ AI 看门狗功能。

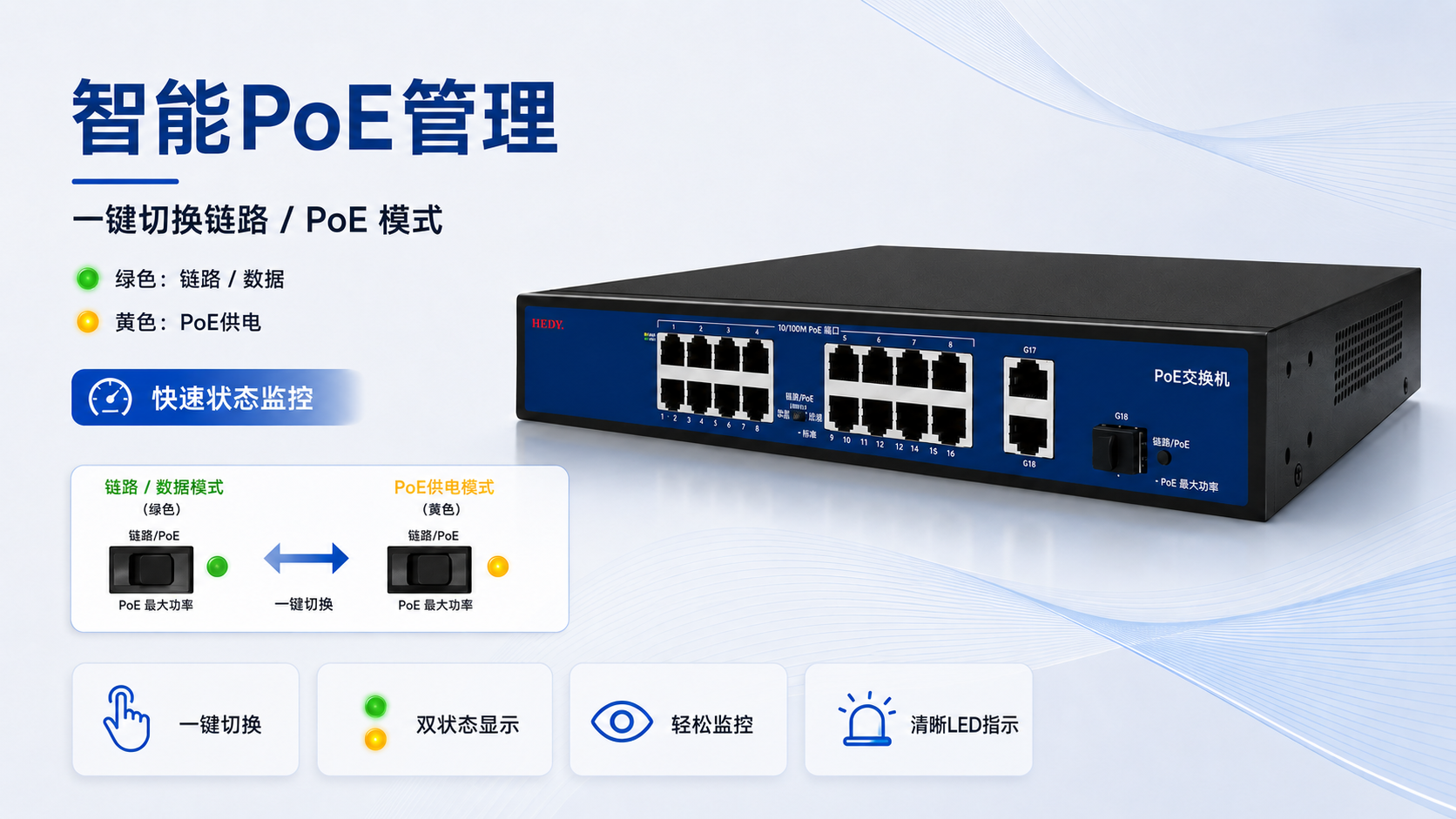

智能 PoE 管理
一键切换（Link/PoE 按钮）：按下按钮即可切换 1-16 端口指示灯模式：链路/数据状态（绿色）；PoE 供电状态（黄色）。

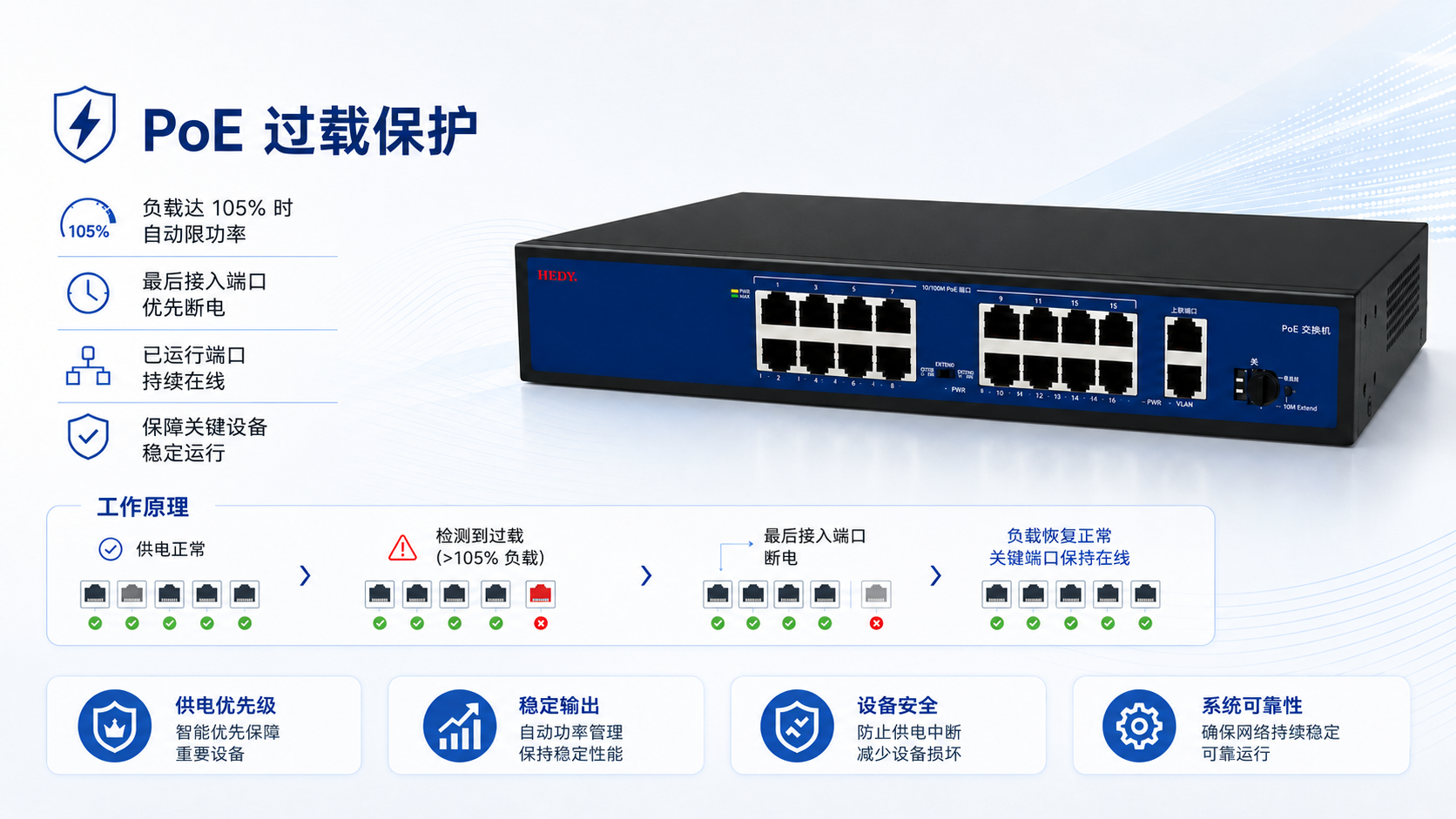

PoE 过载保护
当总输出功率超过额定容量的5%（即达到105%）时，系统将自动限制输出。此时，最后接入的端口将优先断电；而此前已正常运行的端口不受影响，从而确保关键设备保持在线，并防止整个系统彻底瘫痪。
规格书
| 型号 | HD-U690-16H2G1F-200 |
| 产品 | 配备标准 PSE 芯片的 PoE 交换机 |
| 端口 | |
| 网络端口 | 19 |
| PoE 端口 | 16个10/100Mbps RJ45端口；单端口PoE最大输出功率30W |
| 上行端口 | 2个1000Mbps RJ45上行端口 + 1个1000Mbps SFP端口 |
| PWR（电源指示灯） | 指示灯亮：正在供电 |
| 指示灯熄灭：无电源 | |
| 模式（滑动开关） | 绿灯熄灭：正常/默认模式 |
| 绿灯亮：VLAN模式 | |
| 绿灯闪烁：延长模式 | |
| 连接/PoE 按钮 | 用于切换 1-16 号指示灯显示“链路/数据”状态还是“PoE”状态；默认为显示“链路/数据”状态。 |
| 1-19 指示灯（链路与数据状态） | 绿灯熄灭：链接已断开 |
| 绿灯亮：链接已连接 | |
| 绿灯闪烁：数据传输中 | |
| 1-16 指示灯（PoE 状态） | 黄灯熄灭：PoE 未供电 |
| 黄灯亮：PoE 供电 | |
| PoE 最大功率指示灯 | 指示灯熄灭：表示 PoE 电源使用率低于 90%。 |
| 闪烁：表示 PoE 功率使用率 90% ≤ P ≤ 95% | |
| 指示灯亮：表示 PoE 电源使用率超过 95%。 | |
| 标准 | |
| 网络协议 | IEEE802.3/802.3u/802.3ab/802.3z/802.3x |
| 性能 | |
| 交换容量 | 9.2 Gbps 全双工 |
| 包转发率 | 6.844Mpps |
| 包缓存 | 1.5Mb |
| 转发模式 | 存储转发 |
| MAC地址表 | 2K |
| VLAN | 支持 |
| 开门狗 | 支持 |
| PoE 过载保护 | 如果 PoE 输出总功率超过交换机额定功率的 5%，输出功率将自动受到限制。其中，最后接入的端口将最先停止 PoE 供电。 |
| 以太网供电 | |
| PoE 标准 | IEEE802.3af, IEEE802.3at |
| PoE电源 | 1/2(+),3/6(-) |
| 传输距离 | 在扩展模式下，通过 Cat.5e 或更高规格网线，传输距离为 0-100米（1000Mbps）或最大 250米（10Mbps） |
| PoE 功能 | 所有端口均支持 MDI/MDIX |
| 概括 | |

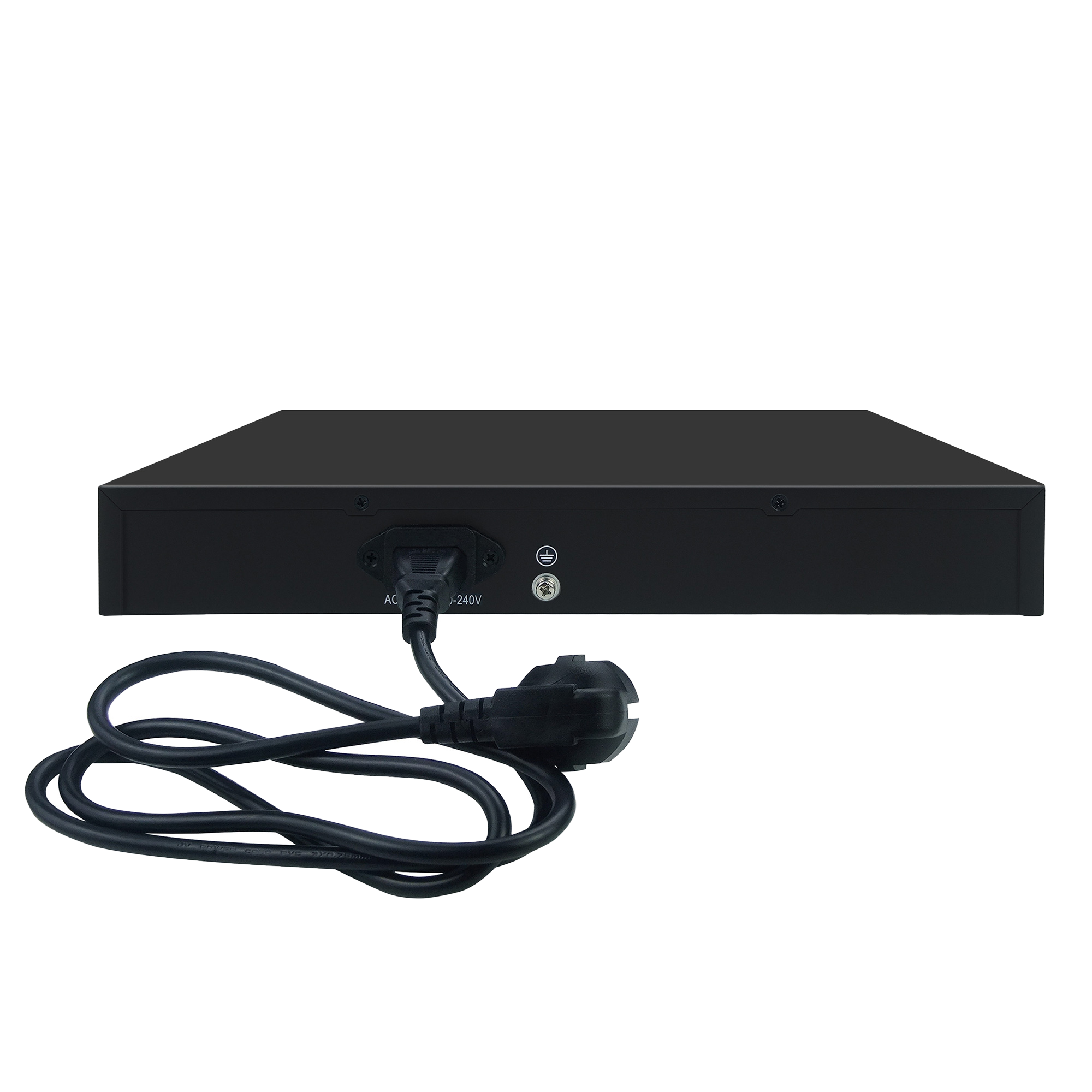

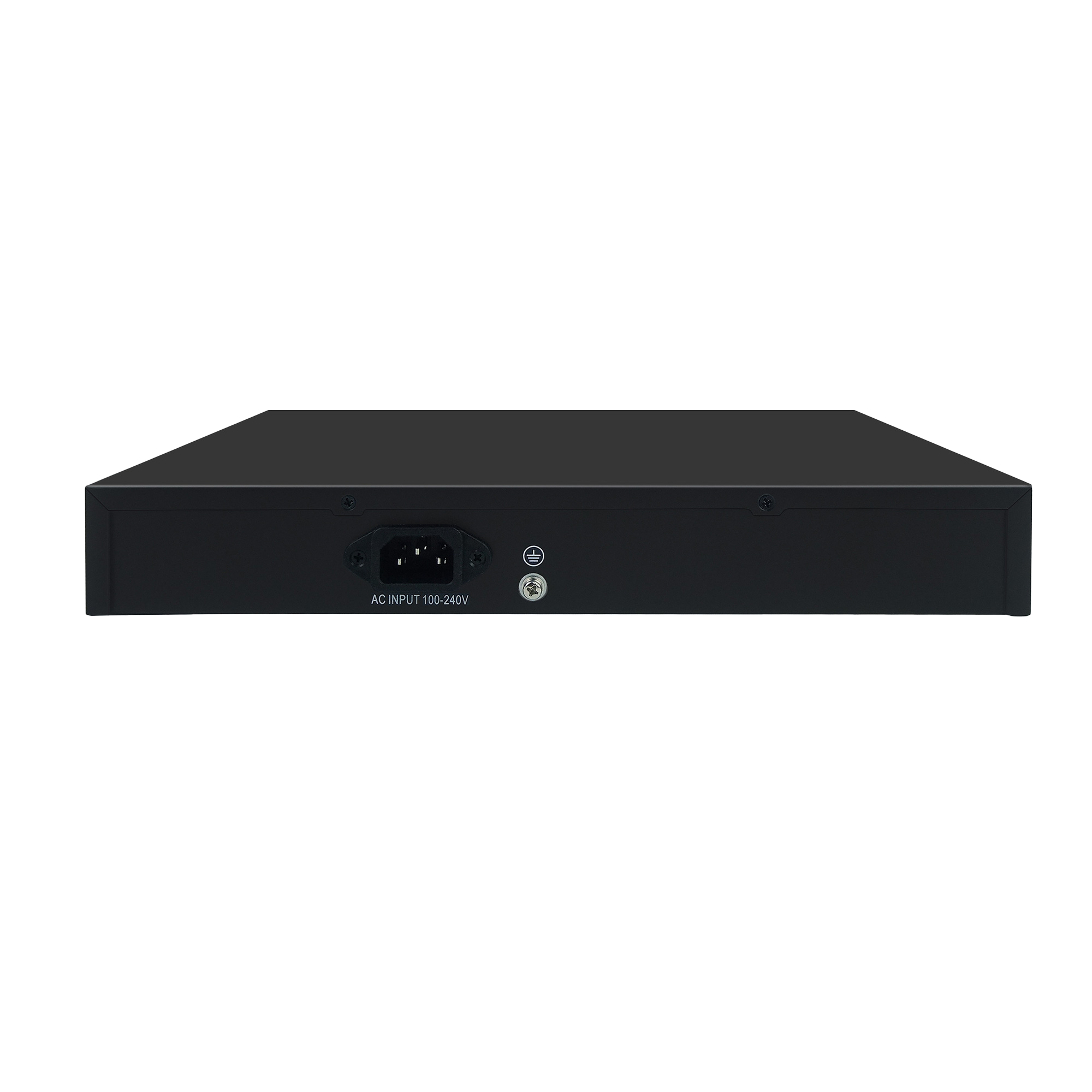

| 电源 | 内置电源 |
| 输入：100-240VAC, 50/60Hz | |
| PoE 功率预算 | 200W |
| 功耗 | <5W |
| 静电防护 | 空气放电：15kV |
| 接触放电：8kV | |
| 浪涌保护器——RJ45端口 | 共模：6KV |
| 差模/PoE：6KV | |
| 差模/信号：6KV | |
| 浪涌保护——电源 | 共模：6kV |
| 差模：2KV | |
| 工作温度 | -10℃-50℃ |
| 工作湿度 | 10%–90%，非凝结 |
| 储存温度 | -40℃-70℃ |
| 颜色 | 黑色 |
| 重量 | 1.74kg（不含输入线及包装） |
| 尺寸（长×宽×高） | 320*207*45毫米（长*宽*高） |
尺寸（毫米）
