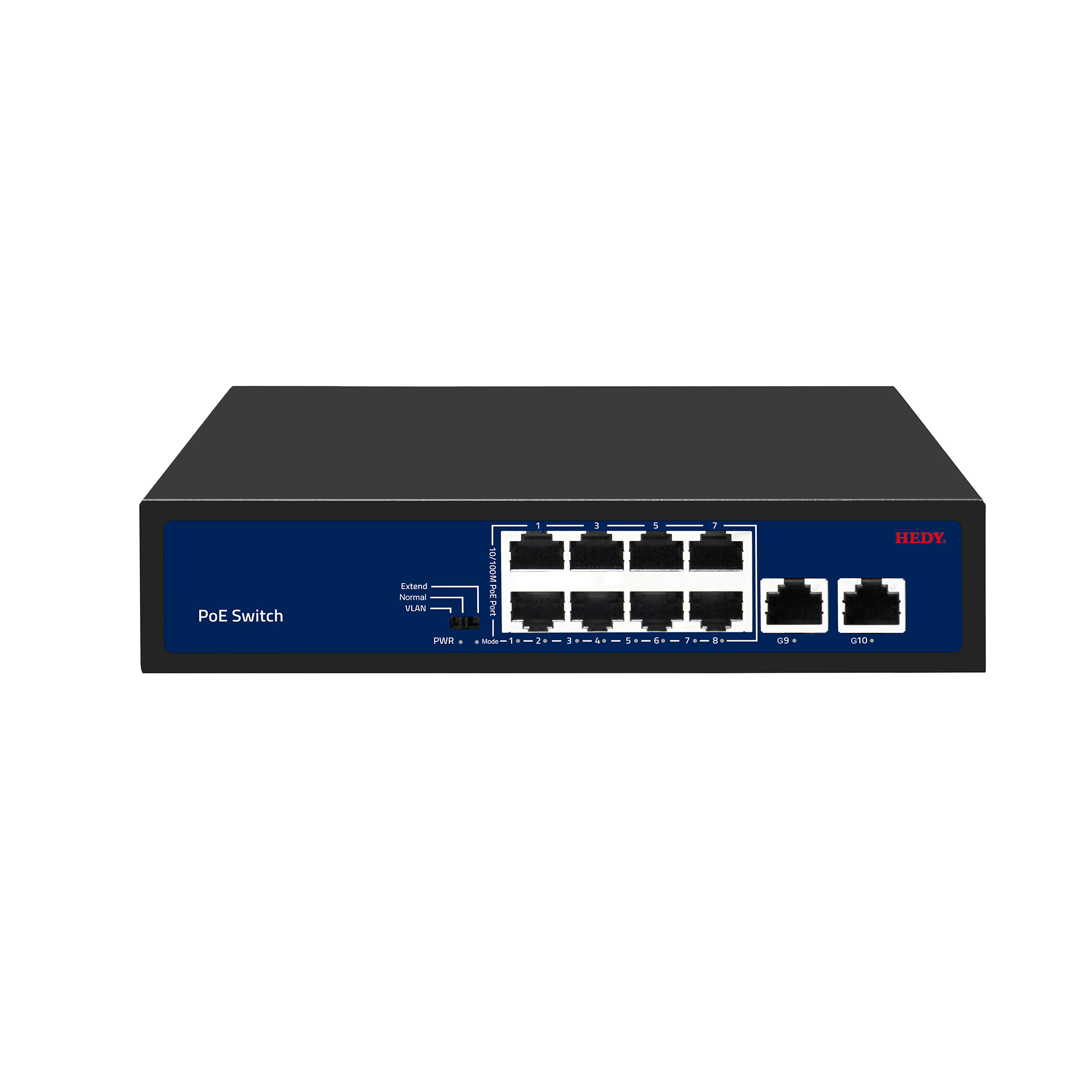

10-Port Gigabit Uplink PoE Switch

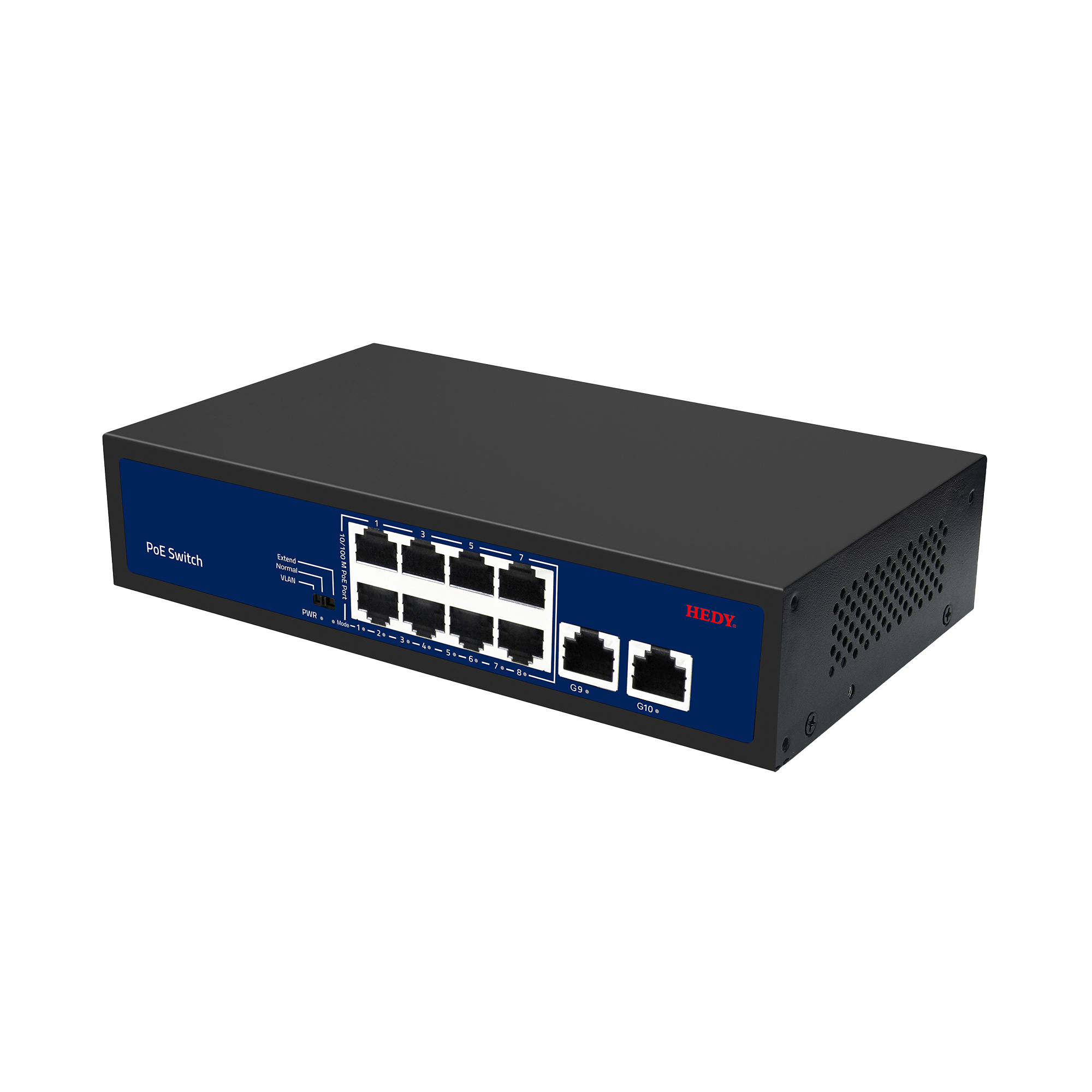

10-Port Gigabit Uplink PoE Switch - 图片 2

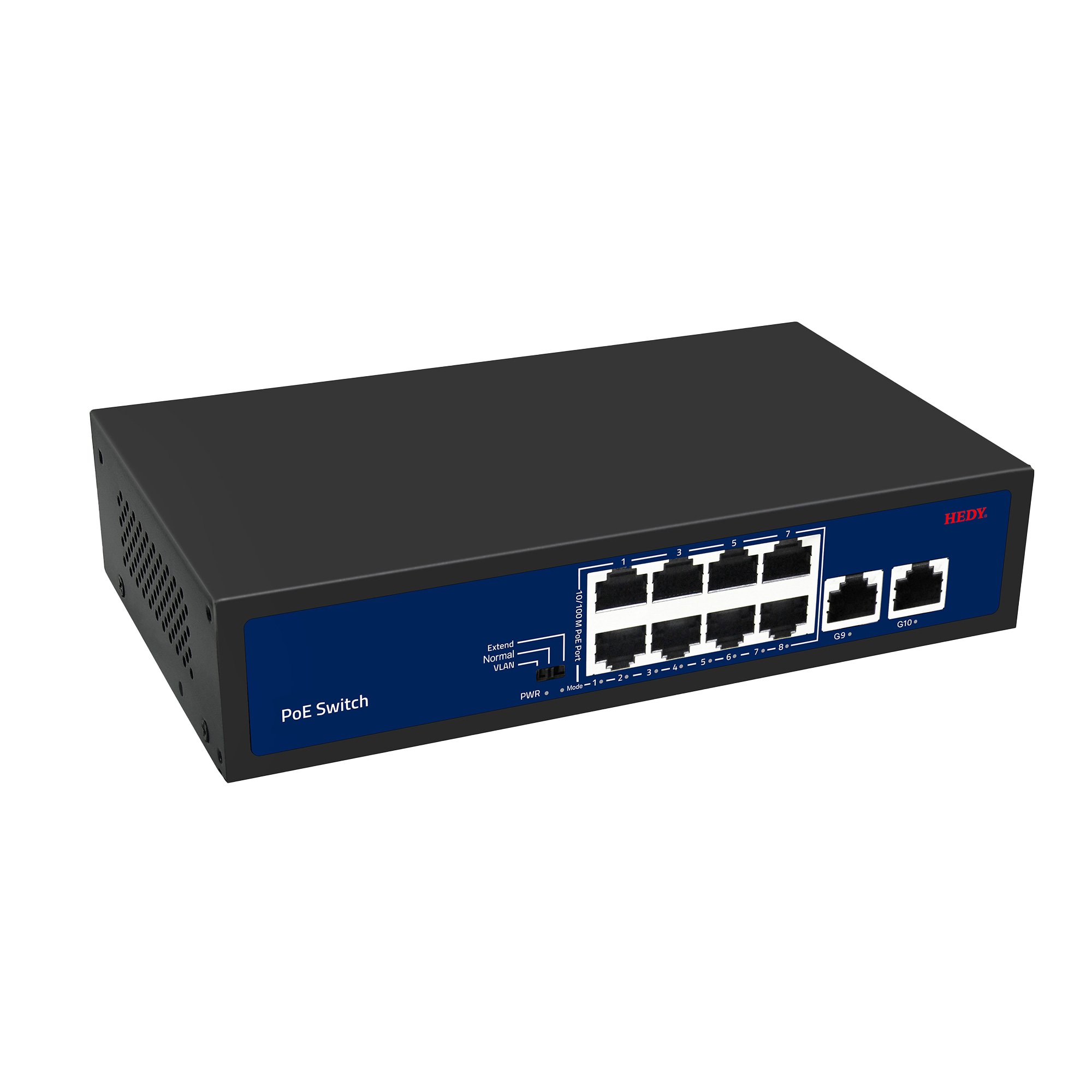

10-Port Gigabit Uplink PoE Switch - 图片 3

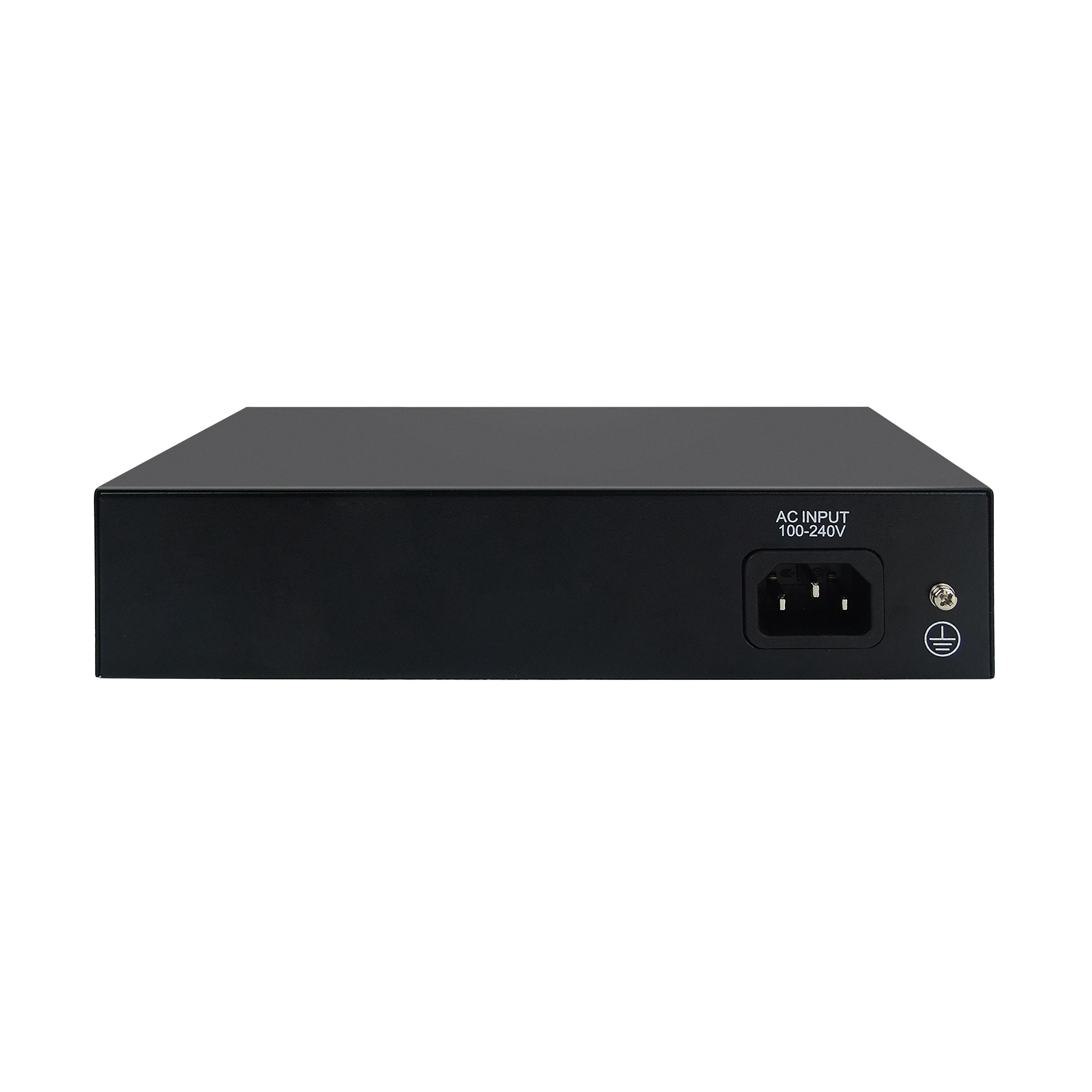

10-Port Gigabit Uplink PoE Switch - 图片 4

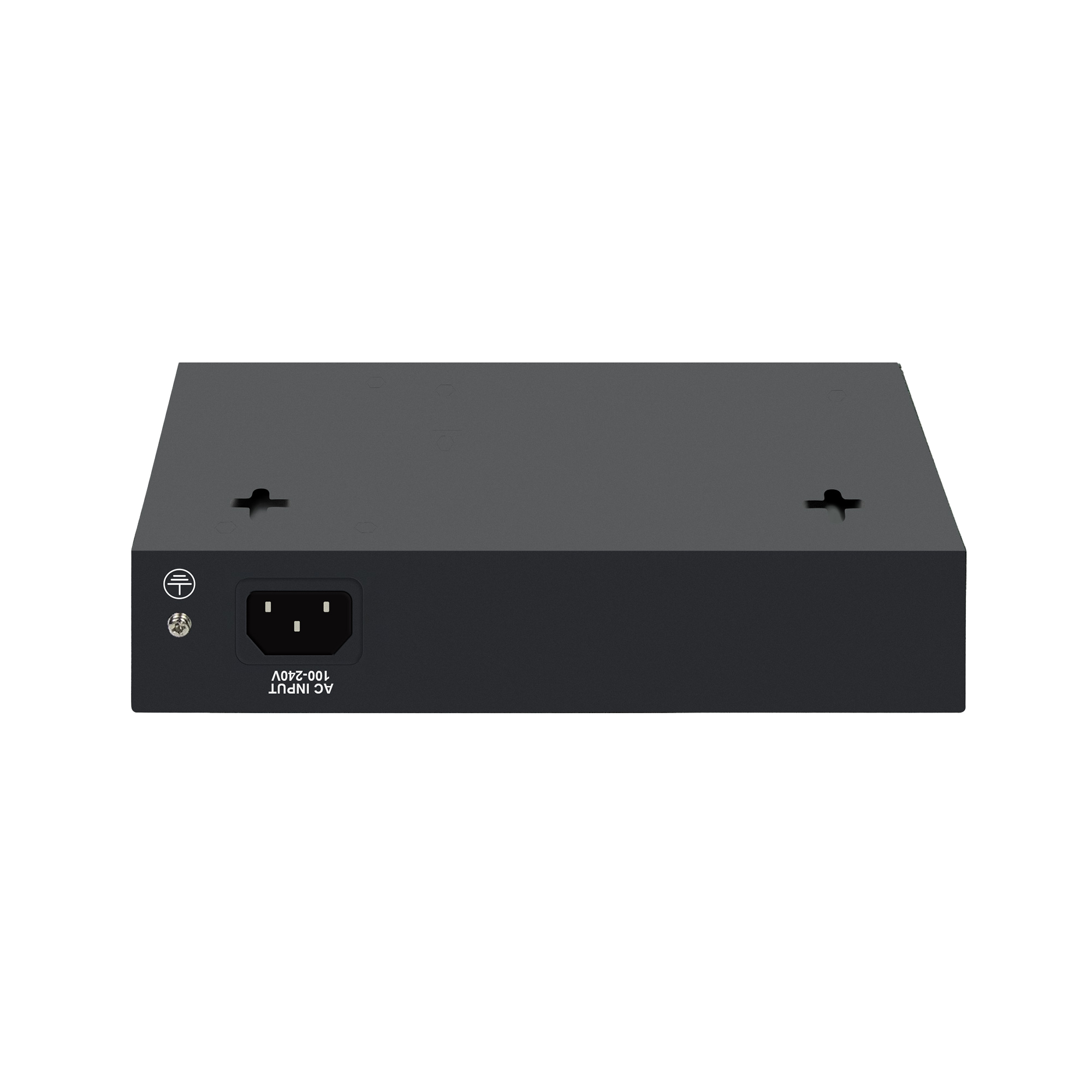

10-Port Gigabit Uplink PoE Switch - 图片 5

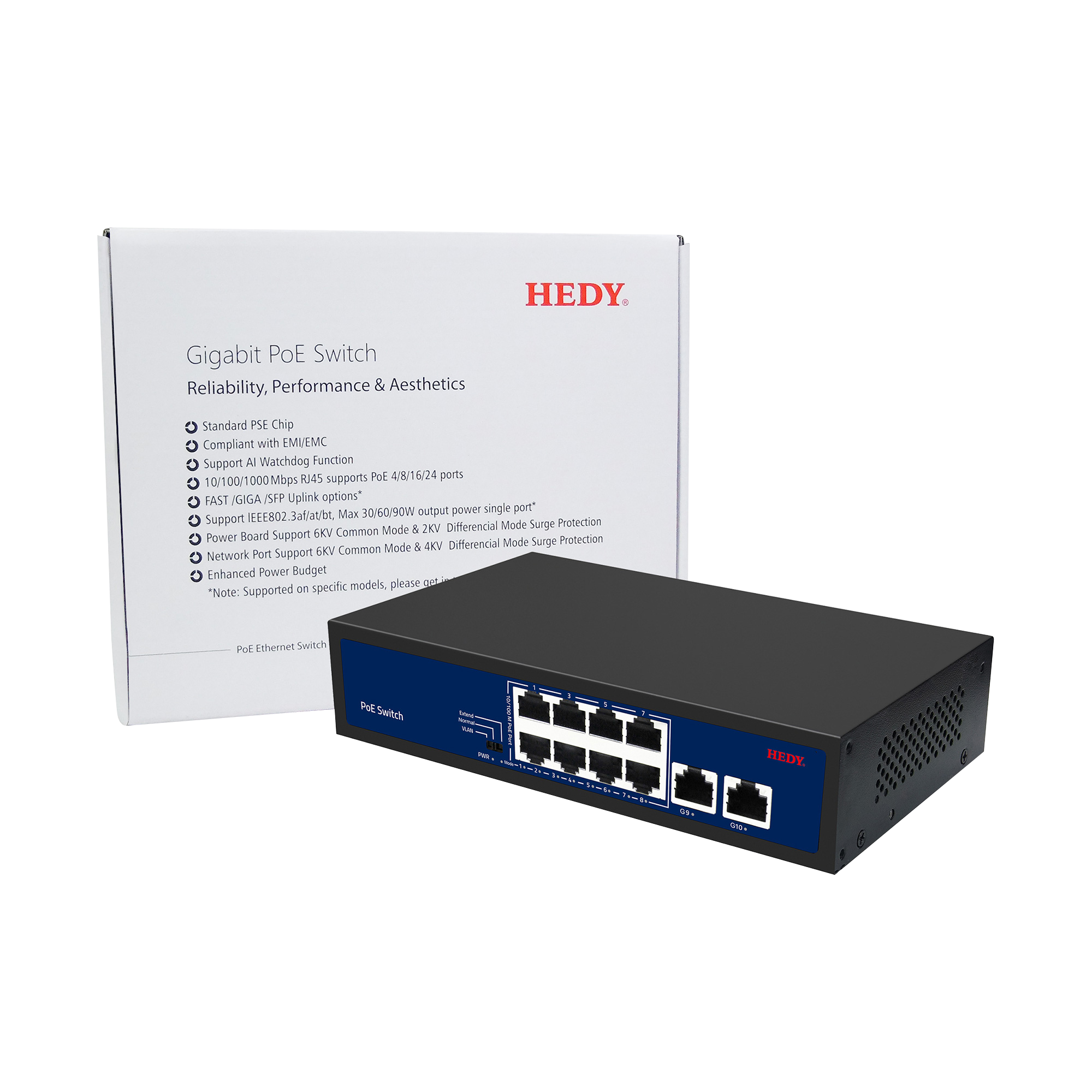

10-Port Gigabit Uplink PoE Switch - 图片 6

10口千兆上联PoE交换机

HD-U690-8H2G-96

● 8 个 10/100 兆 PoE 端口 + 2 个千兆端口
● 电源：100-240V AC 50/60Hz
● 标准 PSE 供电芯片
● AI 智能 + 看门狗防护功能
● 网口支持 6KV 共模、6KV 差模浪涌保护
● 电源板支持 6KV 共模、2KV 差模浪涌保护

规格书下载

为什么你会想要它

IEEE 802.3af/at 以太网供电标准（PoE 标准）

兼容 IEEE 802.3af (PoE) 和 IEEE 802.3at (PoE+) 标准，并符合 IEEE 802.3、802.3u、802.3x 和 802.3ab 标准，确保性能可靠。

符合 Class A EMI/EMC 标准

符合 Class A 工业标准的 EMI/EMC，具备强抗电磁干扰能力。

6KV 浪涌保护

RJ45 端口：6KV 共模 & 6KV 差模浪涌保护；电源板：6KV 共模 & 2KV 差模浪涌保护。

标准 PSE 芯片

标准 PSE 芯片，智能功率匹配，兼容所有 af/at 设备——安全可靠。

三种模式 + 看门狗功能

Normal（标准模式，100米传输）； VLAN（端口隔离，防止广播风暴）； Extend（10Mbps，最长 250 米）； Watchdog（自动重启故障设备，降低维护成本）。

即插即用

只需连接网线并通电——无需任何配置，自动检测即时生效。

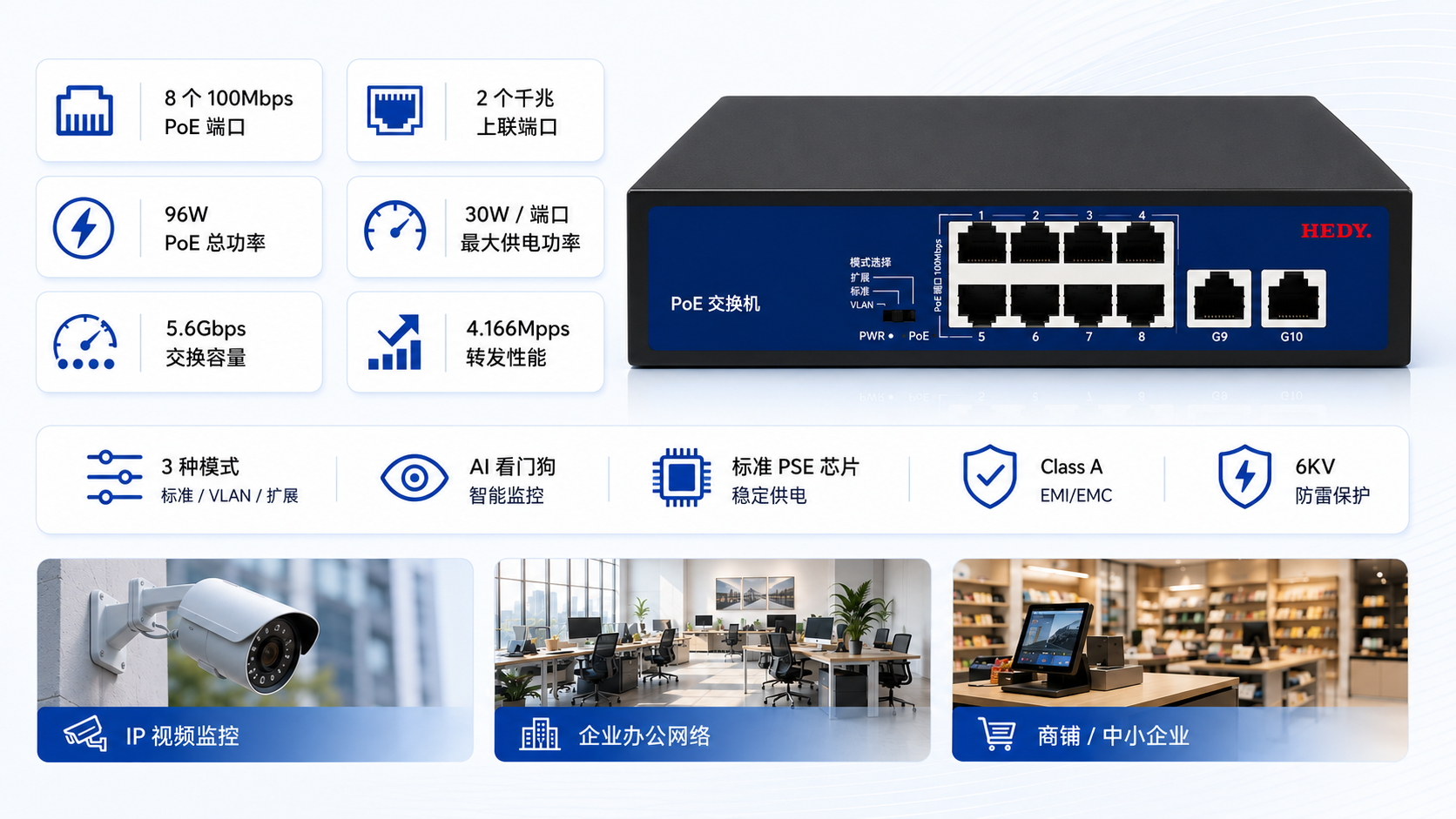

8 个 100Mbps PoE 端口 + 2 个千兆上行端口

配备 8 个 100Mbps PoE 端口（每端口 30W，总功率 96W）和 2 个千兆上行端口。提供 5.6Gbps 交换容量 和 4.166Mpps 数据包转发速率。采用 标准 PSE 芯片，符合 Class A EMI/EMC 标准，并具备 6KV 双重浪涌保护。支持 三种工作模式（标准 / VLAN / 延长）+ AI 看门狗功能。
8-port 100Mbps PoE switch with 2 Gigabit uplink ports, 96W total PoE budget, 5.6Gbps switching capacity, AI Watchdog, and Normal VLAN Extend operating modes.

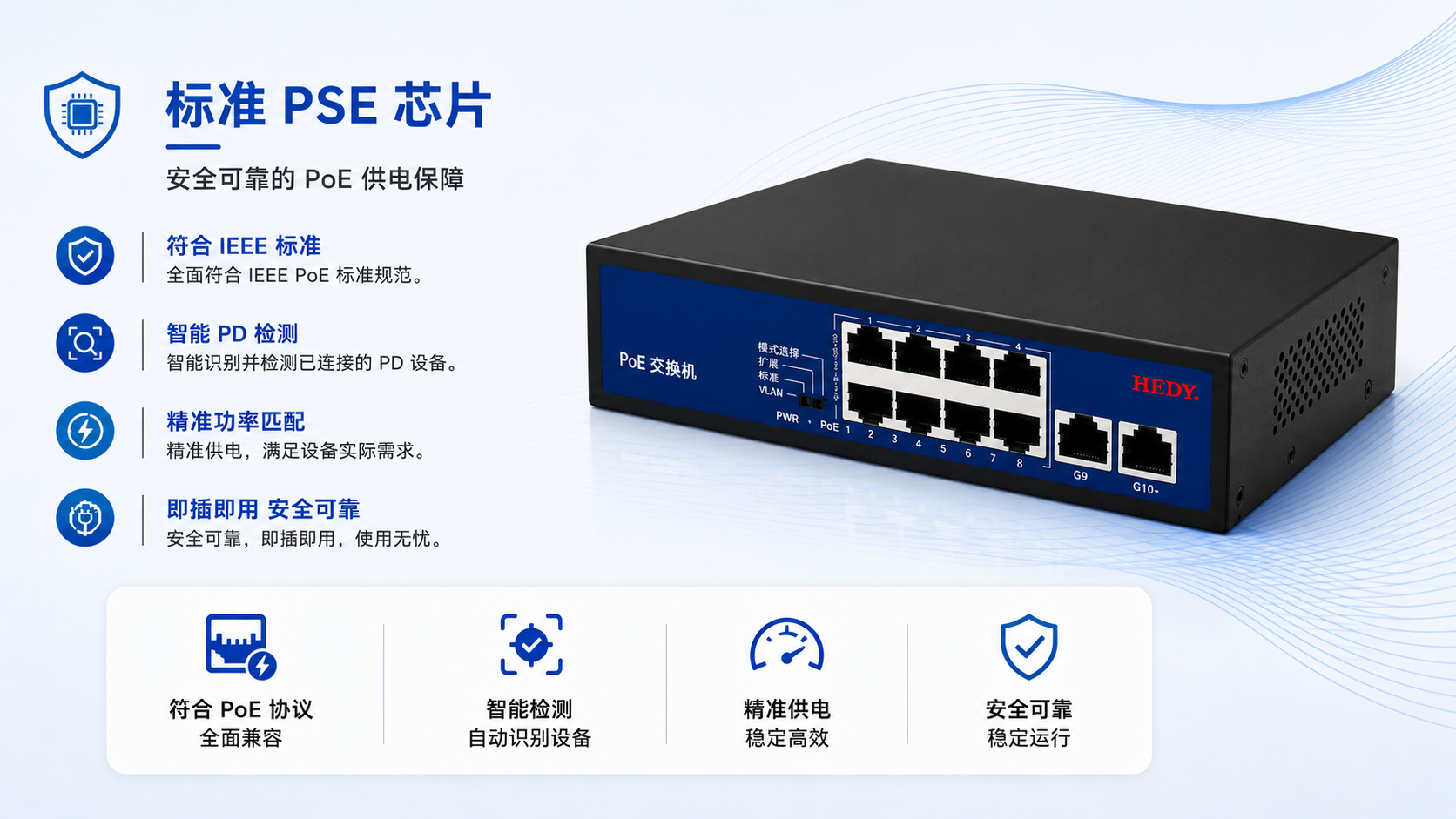

标准 PSE 芯片 —— 安全可靠

采用符合 IEEE 标准的 PSE 芯片，完全兼容 PoE 协议。能够智能检测已连接设备，并实现精准的电源匹配。彻底消除了非标准芯片所带来的兼容性问题。无烧毁受电设备的风险——安全、可靠，即插即用。
8-port PoE switch with IEEE standard PSE chip, intelligent PD detection, precise power matching, IEEE 802.3af at compliance, and safe reliable plug-and-play PoE delivery.

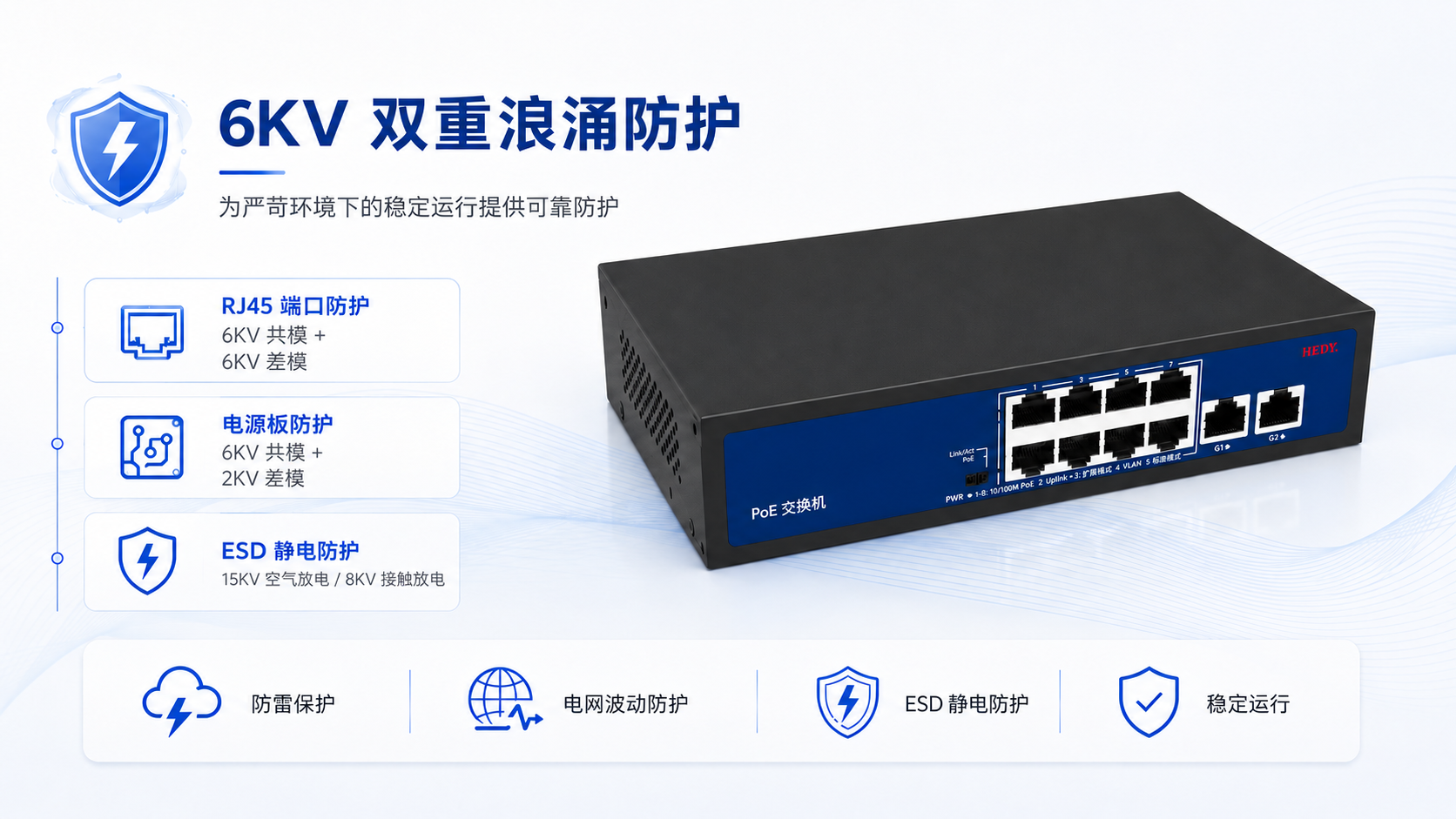

6KV 双重浪涌保护

RJ45 端口：6KV 共模 + 6KV 差模。电源板：6KV 共模 + 2KV 差模。辅以 ESD 防护：空气放电 15KV / 接触放电 8KV。有效抵御雷击、电网波动及 ESD 事件——确保在恶劣环境下稳定运行。
8-port PoE switch with 6KV dual surge protection, RJ45 common and differential mode protection, power board surge defense, and 15KV air 8KV contact ESD protection.

规格书

型号HD-U690-8H2G-96
产品配备标准 PSE 芯片的 PoE 交换机
端口
网络端口10
PoE 端口8个 10/100Mbps RJ45端口；单端口PoE最大输出功率30W
上行端口2个 1000Mbps RJ45端口；传输距离：默认 0-100m
PWR（电源指示灯）指示灯亮：正在供电
指示灯熄灭：无电源
模式（滑动开关）绿灯熄灭：正常/默认模式
绿灯亮：VLAN模式
绿灯闪烁：延长模式
1-10 指示器绿灯熄灭：链接已断开
绿灯亮：链接已连接
绿灯闪烁：数据传输中
标准
网络协议IEEE802.3/802.3u/IEEE 802.3ab/802.3x
性能
交换容量5.6Gbps（无阻塞）
包转发率4.166Mpps
转发模式存储转发
包缓存448K
MAC地址表2K
VLAN支持
PoE 看门狗支持
以太网供电
PoE 标准IEEE802.3af, IEEE802.3at
PoE电源1/2(+),3/6(-)
传输距离在扩展模式下，通过 Cat.5e 或更高规格线缆，传输距离为 0-100m（100Mbps）或最大 250m（10Mbps）。
概括
电源内置电源
输入：100-240VAC, 50/60Hz
PoE 功率预算96W
功耗<5W
静电防护空气放电：15kV
接触放电：8kV
浪涌保护器——RJ45端口共模：6KV
差模/PoE：6KV
差模/信号：6KV
浪涌保护——电源共模：6kV
差模：2KV
工作温度-10℃-50℃
工作湿度10%–90%，非凝结
储存温度-40℃-70℃
颜色黑色
重量0.68kg（不含输入线及包装）
尺寸（长×宽×高）200*118*44mm

尺寸（毫米）
